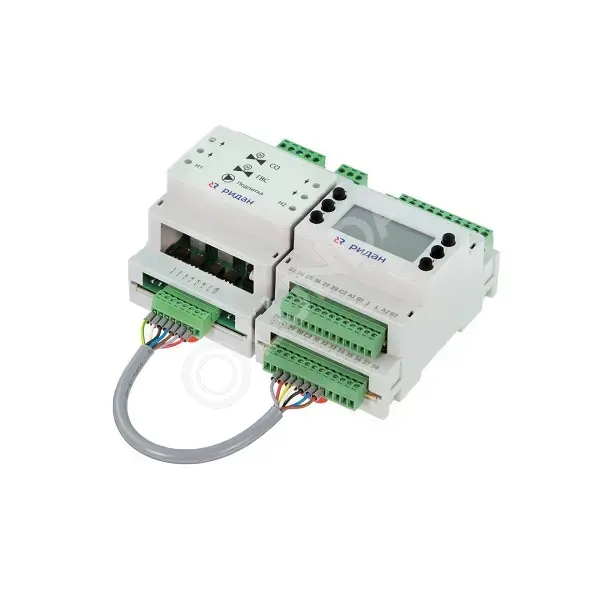

Контроллер ECL-3R А361 для регулирования температуры в двух контурах отопления, 24 В DC, Ридан 087H3804R

Контроллер ECL-3R представляет собой электронный регулятор, предназначенный для использования в системах теплоснабжения зданий с централизованной подачей тепла. ECL-3R обеспечивает управление системой отопления, включая контур подпитки, и системой горячего водоснабжения. В регулировании температуры подачи отопления используется погодозависимая схема на основе измерений температуры наружного воздуха и температурного графика.
Новый контроллер обеспечивает управление до двух контуров и может управлять одним или двумя циркуляционными насосами и насосами подпитки. Наиболее популярный случай регулирования контура отопления и ГВС представлен в базовой версии контроллера ECL-3R 368, для регулирования двух контуров системы отопления доступна версия ECL-3R 361.
Представлено решение с функцией поддержания давления или перепада давления на насосной группе, где предусмотрено управление преобразователями частоты. Для контура ГВС доступна версия ECL-3R 317 FC, а для контура отопления — ECL-3R 331 FC. Помимо функций регулирования ECL-3R также обеспечивает сбор показаний вспомогательных датчиков температуры и давления. Значения технологических параметров отображаются на дисплее ECL-3R. Благодаря наличию двух портов RS-485, есть возможность подключения ECL-3R к системе диспетчеризации и использования локальной визуальной панели.
Регулятор ECL-3R обладаем всеми необходимыми функциями современного электронного
регулятора температуры для систем отопления
и ГВС.
Общие функции:
• Анализ сухого хода по дискетному или аналоговому датчику.
• Анализ перепада давления по двум аналоговым датчиками или реле перепада давления.
• Встроенные часы реального времени отображают рабочий график выходных и рабочих дней.
• Управление по расписанию составляется на основе недельной программы. Дает возможность выбирать дни с комфортным или ограничивающим (экономным) режимом.
Функции системы отопления и подпитки:
• Задание отопительного графика по шести реперным точкам. Ограничение максимальной и минимальной температуры теплоносителя.
• Погодозависимое ограничение температуры возвращаемого теплоносителя или ограничение по фиксированной величине.
• Автоматическое отключение отопления при повышении температуры наружного воздуха выше заданного значения.
• Корректировка температуры теплоносителя в зависимости от требуемой температуры воздуха в отапливаемом помещении.
• Поддерживается управление до 2-х насосов с функцией ротации по расписанию.
• В версиях FC доступна возможность управления циркуляционными насосами по давлению или перепаду давления.
• Возможность отключения системы отопления с переводом в аварийный режим (защита от замерзания)
Функции системы ГВС: Опциональная функция приоритета ГВС перед отоплением.
В версиях FC доступна возможность управления циркуляционными насосами по давлению или перепаду давления.
